精密直线滑台的外观结构介绍
发布时间：2019-01-16 点击次数：2663
精密直线滑台的结构介绍
直线滑台是一种直线传动装置，主要有两种类型。其一是滚珠丝杠和直线导轨组成，另一种是用同步带及同步带轮组成，近年来，直线电机传动的直线滑台也逐渐推出，处在高精度要速度的范畴选择。直线滑台具有使用范围广，组装便利，精度高等特点，为广阔的用户所接受。其模块化的结构为自动化设备上带来无与伦比的优越性。KNK直线滑台在自动化行业内拥有杰出的知名度，产品做工精密，质量优秀，用户口碑杰出，在直线滑台领域拥有无可代替的商业位置。
从传动方法看，直线滑台可分为滚珠丝杠型和同步皮带型。
滚珠丝杠型直线滑台的结构一般由导向组织和滚珠丝杠驱动组织两大部分组成。导向组织一般采用精密滚动直线导轨，常用的有铝型材底座上装置直线导轨，铝型材底座嵌入式直线导轨，铁质底座一体型直线导轨。导向组织结构确保了直线滑台的行走直线度和行走平行度，协调作用确保直线滑台的承载能力。滚珠丝杠型的驱动组织由滚珠丝杠完成动力传动。滚珠丝杠的精度等级决定了定位精度和重复定位精度。滚珠丝杠型一般能够完成±0.005~±0.02mm的高精度。

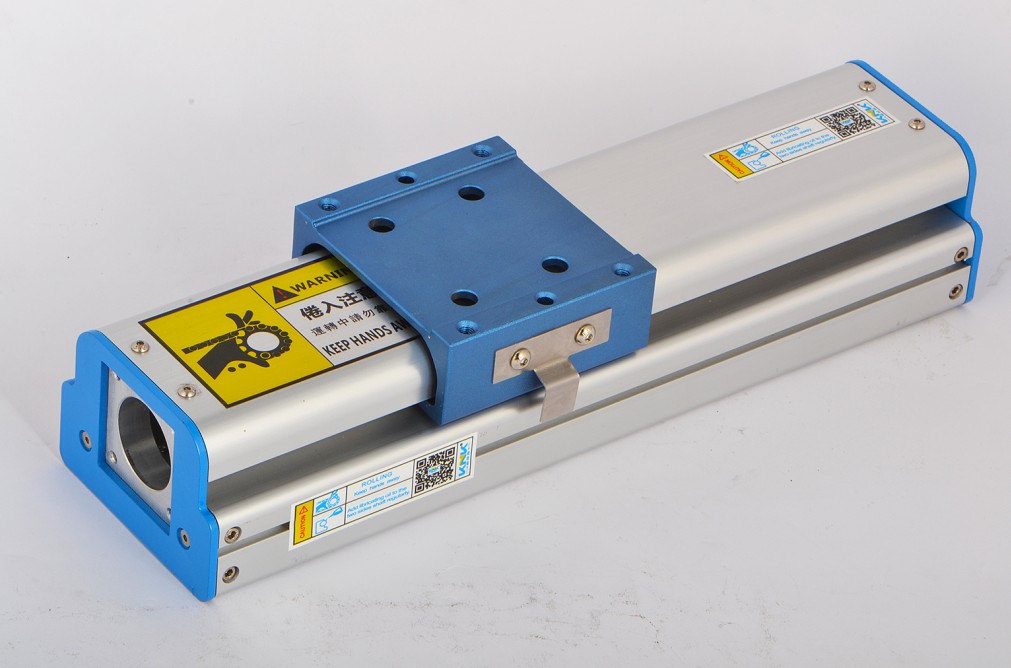

上图：滚珠丝杠型直线滑台
同步皮带型直线滑台的结构一般由导向组织和同步皮带驱动组织两部分组成。同步皮带型滑台在完成长行程，高速度场合的使用具有优异的性能和价格优势。特别是在上下料机械手，产线物料精密传送，工件传送等使用中，同步带直线滑台使用十分广泛。同步皮带型滑台一般能够完成±0.05~±0.01mm/m的重复定位精度。
上图;同步皮带型直线滑台
从防尘样式看，直线滑台可分为开放式，半封闭型，无尘室全封闭型，恶劣环境用全封闭型直线滑台。
开放式直线滑台的传动部件裸露在外，一般用于对没有尘埃和杂质侵蚀，并且对油脂甩出等没有特别要求的场合。半封闭型直线滑台一般采用铝合金或不锈钢护罩，能防止直落碎屑的沾染，和防止物件直接触碰，起到一定的防护作用。无尘室全封闭型直线滑台主要用于无尘室，避免内部油脂粉尘等甩出污染产品。恶劣环境用全关闭型主要是避免加工环境中的尘埃，金属屑，杂质侵略到直线滑台的传动组织中去。
上图全封闭型直线滑台
