直线模组性能的检测项目与方法
发布时间：2019-01-18 点击次数：2428

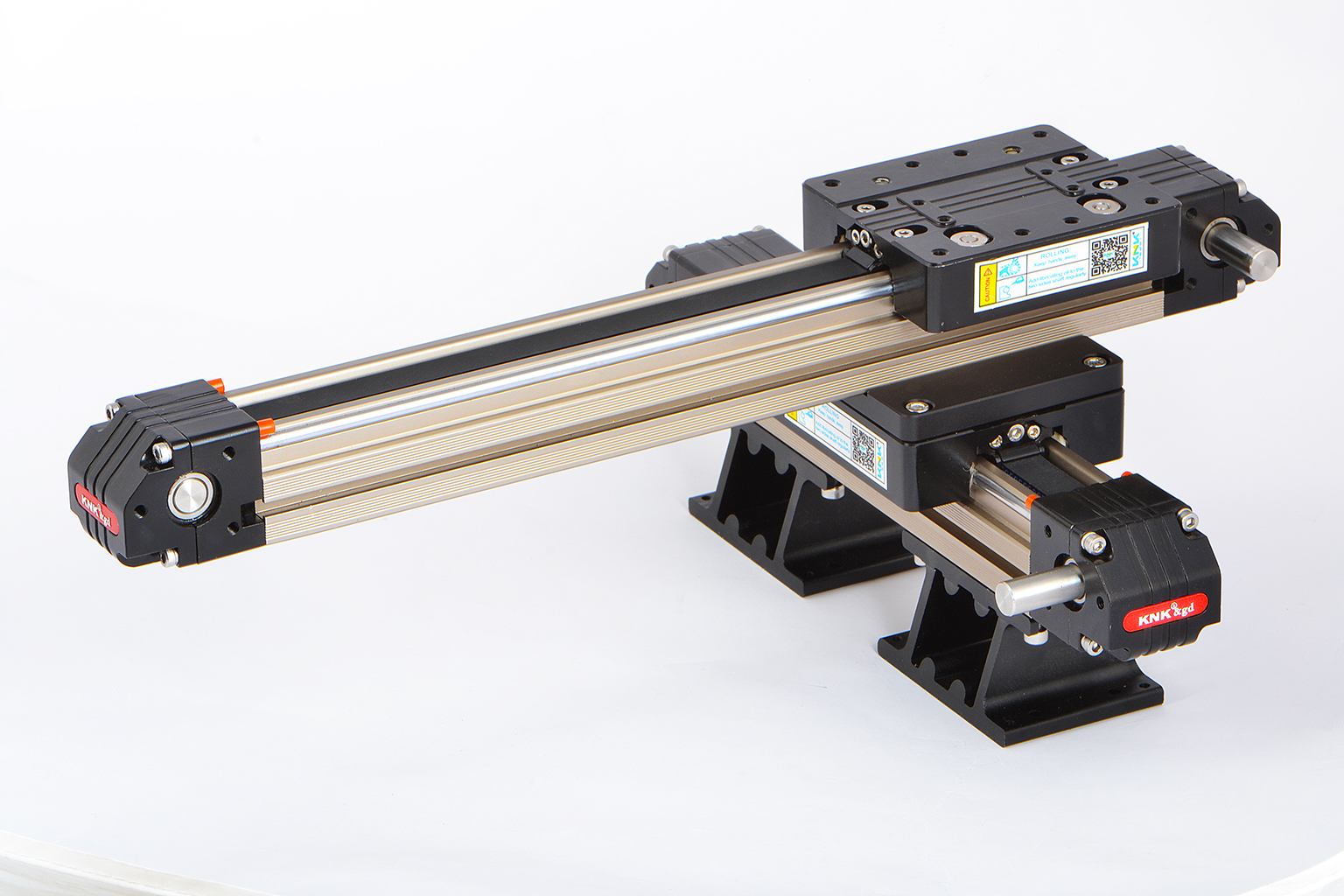

工业机械中常称呼的直线模组是一种直线传动的机械零件，直线模组应用领域广、模组组装简易、精密度也较高，但直线模组也仅是一种机械部件，长期的运转所产出的振动也会使其精确度发生改变。因此，需求定时检测其精确度是否还在起先预设的精度。那么，该如何对直线模组的精度进行丈量呢？
参数一：定位精确度
在对直线模组进行精度测量时以其最大行程为基准长度，然后以从基准开端向实际移动的距离与指令值之间的最大误差的绝对值来作为他的定位精度。
参数二：游隙
直线模组精度的丈量要先对内滑块给予进给，以滑块刚移动时实验指示器的读数为基准，以此为开端，在不依赖进给设备的情况下，在与内滑块移动方向相同的方向上施加负荷，之后以检验开端时的基准值与回来时方位间的差值为测定值。直线模组精度检验在运动部分的中央及大致两端的方位别离进行，把所得到的数值中的最大值做为测定值。
参数三：重复定位精确度
对直线模组上的任一点在相同的方向上进行30次重复定位，再测出其距离方位，之后算出表头读数最大差值的二分之一作为检验的原则。然后，在移动距离的中央及大致两端的方位别离进行检测，将检验数值中的最大值作为测定值，用带有正负的最大差的二分之一标明。
参数四：平行度
在优质耐用的直线模组的平台上安放规范尺，以实验指示器在内滑块所能移动的范围极限进行丈量检验，移动范围极限内读数的最大差即为测定值。
直线模组是一种自动化的机械仪器，它不如手动机械灵敏，因此在实践工作中需求切实掌握好其精度的改变，这就需求使用以上几种测量直线模组的办法。一起，只有选择质量有保证的直线模组，才能最大化地确保直线模组的基本精确度，才能发挥设备的最大使用效率。
