丝杆传动直线模组结构组成浅析

发布时间:2019-02-13 点击次数:4008

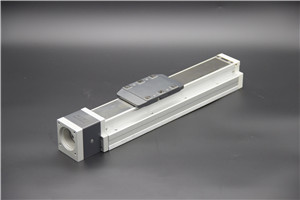

常见的直线模组是由直线导轨、滚珠丝杠、铝合金型材、滚珠丝杆支撑座、膜片联轴器、光电开关、伺服电机等构成的,每个部件都不可或缺,下面详细介绍下:


    1.直线导轨:又称滑轨、线性导轨、线性滑轨,是直线模组组成的重要部件,用于直线往复运动场合,拥有比直线轴承更高的额定负载, 一起可以承担必定的扭矩,可在高负载的情况下完成高精度的直线运动。


    2.滚珠丝杠:是将电机输出的回转运动转化为直线运动,滚珠丝杠由螺杆、螺母和滚珠组成。它的功用是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和开展,这项开展的重要意义就是将轴承从翻滚动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。直线模组可在高负载的情况下完成高精度的直线运动。


    3.铝合金型材:外形漂亮、设计合理、刚性好、功能可靠,是组合机床和自动线较理想的基础 动力部件动态功能好. 直线模组刚度高,热变形小,进给安稳性高,从而确保了 加工状态下(负荷下)的实际精度。


4.光电开关:选用品牌光电开关以满意高精度的需求。


   5.滚珠丝杆支撑座:具有高刚性、高精度的超小型角接触球轴承,能取得安稳的回转功能。使用深沟球轴承的内部轴承中装入了适量的锂皂基润滑脂,用特别密封垫圈进行密封,能直接装置,长期使用。


   6.膜片联轴器:可以在高速运动中出色满意电机和丝杆之间的一个力气传递,一起可以补偿径向,角向和轴向误差。


7.驱动电机:使线性模组可以高精度,高安稳性,高速运转,完成各种运用需求。
