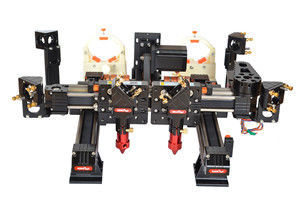

直线模组PLC系统的设计过程

发布时间:2019-02-20 点击次数:1854

(一)剖析直线模组目标要求并提出操控要求,才能进行下一步的设计

具体剖析被控目标的工艺过程及作业特色,了解被控目标机、电、液之间的配合,提出被控目标对PLC操控体系的操控要求,断定操控方案,拟定规划使命书。


(二)挑选直线模组PLC

PLC挑选包含对PLC的机型、容量、I/O模块、电源等的挑选,详见本章第二节。



(三)断定输入/输出设备

依据体系的操控要求,断定体系所需的全部输入设备(如:按纽、位置开关、转换开关及各种传感器等)和输出设备(如:接触器、电磁阀、信号指示灯及其它执行器等),从而断定与PLC有关的输入/输出设备,以断定PLC的I/O点数。


(四)分配I/O点并规划PLC外围硬件线路

1.分配I/O点

画出直线模组PLC的I/O点与输入/输出设备的衔接图或对应联系表,该部分也可在第2步中进行。

2.规划直线模组PLC外围硬件线路

画出体系其它部分的电气线路图,包含主电路和未进入可编程操控器的操控电路等。由PLC的I/O衔接图和PLC外围电气线路图组成体系的电气原理图。到此为止体系的硬件电气线路已经断定。


(五)程序规划

1.程序规划

依据体系的操控要求,选用合适的规划办法来规划PLC程序。程序要以满意体系操控要求为主线,逐一编写实现各操控功用或各子使命的程序,逐渐完善体系指定的功用。除此之外,程序一般还应包含以下内容:

1)初始化程序。在直线模组PLC上电后,一般都要做一些初始化的操作,为启动作必要的准备,防止体系发作误动作。初始化程序的主要内容有:对某些数据区、计数器等进行清零,对某些数据区所需数据进行恢复,对某些继电器进行置位或复位,对某些初始状况进行显现等等。

2)检测、故障诊断和显现等程序。这些程序相对独立,一般在程序规划基本完成时再添加。

3)维护和连锁程序。维护和连锁是程序中不行短少的部分,有必要仔细加以考虑。它可以防止因为非法操作而引起的操控逻辑紊乱。

2.程序模仿调试

程序模仿调试的基本思想是,以方便的方式模仿发生现场实际状况,为程序的运转创造必要的环境条件。依据发生现场信号的方式不同,模仿调试有硬件模仿法和软件模仿法两种方式。

1)软件模仿法是在直线模组PLC中别的编写一套模仿程序,模仿提供现场信号,其简单易行,但时效性不易保证。模仿调试过程中,可选用分段调试的办法,并利用编程器的监控功用。

2)硬件模仿法是运用一些硬件设备(如用另一台直线模组PLC或一些输入器材等)模仿发生现场的信号,并将这些信号以硬接线的方式连到PLC体系的输入端,其时效性较强。


(六)硬件实施

硬件实施方面主要是进行操控柜(台)等硬件的规划及现场施工。主要内容有:

1)规划操控柜和操作台等部分的电器布置图及安装接线图。

3)依据施工图纸进行现场接线,并进行具体检查。

2)规划体系各部分之间的电气互连图。

因为程序规划与硬件实施可同时进行,因此PLC操控体系的规划周期可大大缩短。


(七)联机调试

联机调试是将经过模仿调试的程序进一步进行在线统调。联机调试过程应按部就班,从直线模组PLC只衔接输入设备、再衔接输出设备、再接上实际负载等逐渐进行调试。如不符合要求,则对硬件和程序作调整。一般只需修正部份程序即可。

全部调试结束后,交付试运转。经过一段时间运转,如果作业正常、程序不需要修正,应将程序固化到EPROM中,以防程序丢失。


(八)整理和编写技能文件

技能文件包含规划说明书、硬件原理图、安装接线图、电气元件明细表、PLC程序以及运用说明书等.直线模组PLC程序设计编写完毕,将对应说明书及图纸、明细表整理存档。
