直线模组的精度检测方法?

发布时间:2018-08-24 点击次数:116

      直线模组是一种自动化设备上面的传动设备,本身的精度高,但是不像手机之类那么智能可控,并且使用频率高,使得它需要在一定的周期内进行自检,对他的精度进行检测。因为直线模组毕竟是一种仪器,在生产过程中需要把控各个配件的精度,平行度、直角度、同心度等等,以保证线性模组的整体装配精度,不小心会产生误差,而长时间的运动也会因为振动发生精度的改变,所以时刻需要注意精度是否还在一开始定的位置。那么直线模组的精度既然那么高,该怎么检测呢?

①、直线模组重复定位精度:

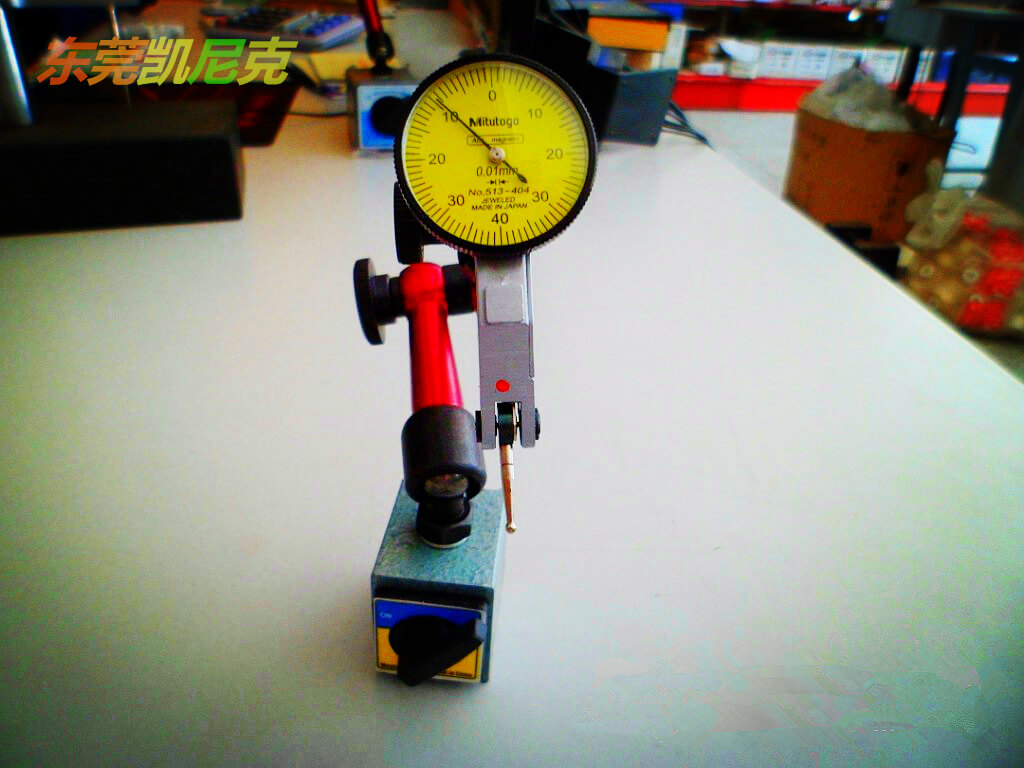

对任意一点在同一方向重复测试30次,再测出其中止方位,算出表头读数极限值的1/2。作为测验的准则,在移动间隔的中间及大致两头的方位别离进行测验,将测验数值中的极限值作为测定值,用带有±的极限值的1/2表明。

②、直线模组游隙:
对内滑块给予进给,以滑块刚刚开端移动时试验指示器的读数为基准,从这个状况开端,不依赖进给设备,在与内滑块移动方向一样的方向上(工作台的进给方向)施加负荷,以后把测验开端时的基准值与返回时方位之间的差值,当作测定值。测验在运动部分的中间及大致两头的方位别离进行,把所得到的数值中的极限值当作测定值。

③、直线模组定位精度:
以直线模组的极限行程为基准长度,用从基准方位开端实践移动的间隔与指令值之间的极限值来表明。

④、直线模组运转平行度:
在设备KNK直线模组的平台上放置规范尺,用试验指示器在内滑块所能移动的范围内进行测验,移动范围内读数的值即是测定值。
