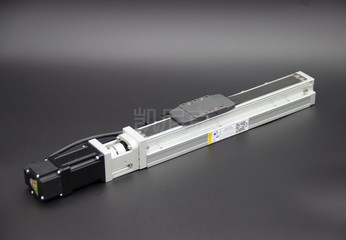

丝杆传动直线模组介绍

发布时间:2018-08-31 点击次数:887

      直线模组在传动方式上可分为两种,丝杆传动直线模组,以及皮带式传动直线模组,本篇主要介绍丝杆传动方式的结构及重要组成部件。


1.滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是电机的驱动力将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。摩擦阻力小,滚珠丝杠被广泛应用于各种工业设备和精密仪器。可在直线模组高负载的情况下实现高精度的直线运动.整体配套要求甚高,螺母座的加工精度,丝杆的直线度及组合过程的调试都需要专业技术把控,才能有良好精密的运行效果。


2.直线导轨。又称滑轨、线性导轨、线性滑轨,用于直线模组往复运动场合,拥有比直线轴承更高的额定负载, 同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动.结构,精度高;精密级导轨板。进口导轨一般有C5/C7级别


3.铝合金型材。铝合金型材直线滑台外形美观、设计合理、刚性好、性能可靠,是组合机床和自动线较理想的基础 动力部件动态性能好.直线模组刚度高,热变形小,进给稳定性高,从而保证了 加工状态下(负荷下)的实际精度。铝型材在直线模组行业普遍使用的6061或者6063T5的较多,硬度在9~11洛氏,凯尼克直线模组铝型材属于较优级别,硬度在12洛氏,少部分好的直线模组生产厂家会使用更好的铝型材,进口模组硬度在15洛氏左右。
