线性模组的安装及注意事项

发布时间:2018-09-04 点击次数:178

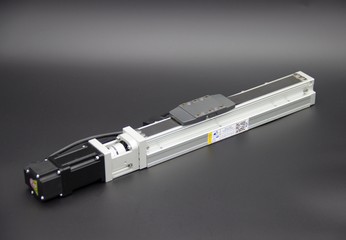

线性模组(直线模组)产品特点:体积小、重量轻、结构紧凑、模块化设计使得安装简单和便于维修,可根据客户去要求定制,实现高速度高精度运转。今天我们着重讲下线性模组的安装:


一、在安装线性模组之前需要先去除型材本体及加工配件的毛边、污物及表面伤痕。
二、将线性模组型材本体轻轻的安装固定在工作台上,使用治或者工具将型材本体平行固定在工作台上。
三、再者的话可以由中间向单侧按顺序将直线导轨靠边定位螺丝扫尾旋紧,另外一边的导轨用百分比打表,先确定整条导轨误差,取较小值,分别间隔三个孔位打表固定。依次由导轨中段开始向两端稍微旋紧可得到较稳定精度。线性模组基准面稍微旋紧后,加强直线导轨侧向基准面迫紧力,使主轨可以准确贴合基准面。
四、再者可以使用扭力扳手,依照平台材质选用锁紧扭矩将导轨定位螺丝慢慢旋紧。再者使用相同安装方式安装副导轨,并且个别安装滑座至主轨上。
五、将线性模组滑块轻轻安装在导轨及螺母上固定。
六、锁紧移动平台上侧向迫紧螺丝,安装定位后依次顺序进行锁紧固定。
七、最终一步是线性模组的整体调试过程,调试完成即可打包发送客户使用。
